Шкаф управления задвижкой (пожарной): РЭС-П-НКУ-З: ШУЗ

Ключевые особенности:

- управление одной задвижкой

- шкафы управления ШУ3 можно ставить вплотную к друг другу.

- наличие двух сигналов исполнений «СТ» и «БК», возможность использования сигнала пожар следующих видов: сухой контакт/24В.

- В исполнении «БК» РЭС-П-НКУ-З: ШУЗ имеет пространство для монтажа модуля управления внутри шкафа размером не менее 140×180×140 мм и источник питания 24В 30Вт.

- возможность выбора исполнения с АВР/без АВР, однофазное/трехфазное.

- контроль наличия и параметров электропитания на вводе сети;

- контроль исправности входных цепей на обрыв и короткое замыкание;

- контроль силовой цепи питания двигателя задвижки;

- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Блокировка пуска»;

- передачу сигналов состояния РЭС-П-НКУ-З: ШУЗ

- степень защиты IP54 в базовой версии (в спец. исполнении возможно исполнение IP65)

- возможность передачи сигналов о состоянии шкафа и исполнительных механизмов в систему «Болид» и «Рубеж».

- удобство монтажа резистивных сборок (блоки БРС-НО, идут в комплекте со шкафом).

- возможность индивидуального изготовления по техническому заданию заказчика с соблюдением всех пожарных норм.

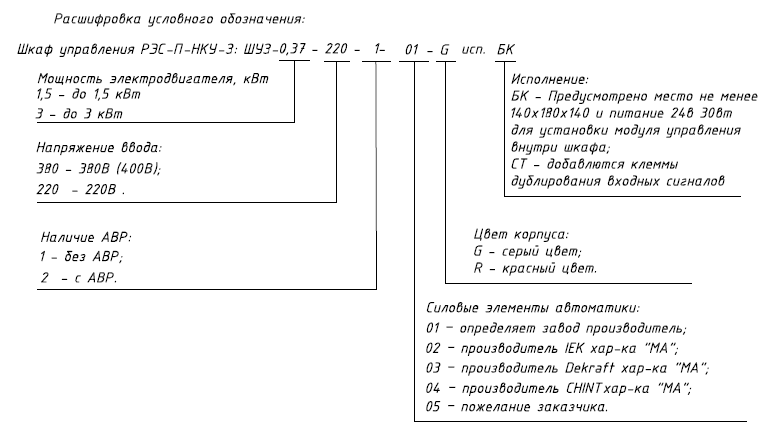

Структура условного обозначения шкаф управления РЭС-П-НКУ-З: ШУЗ

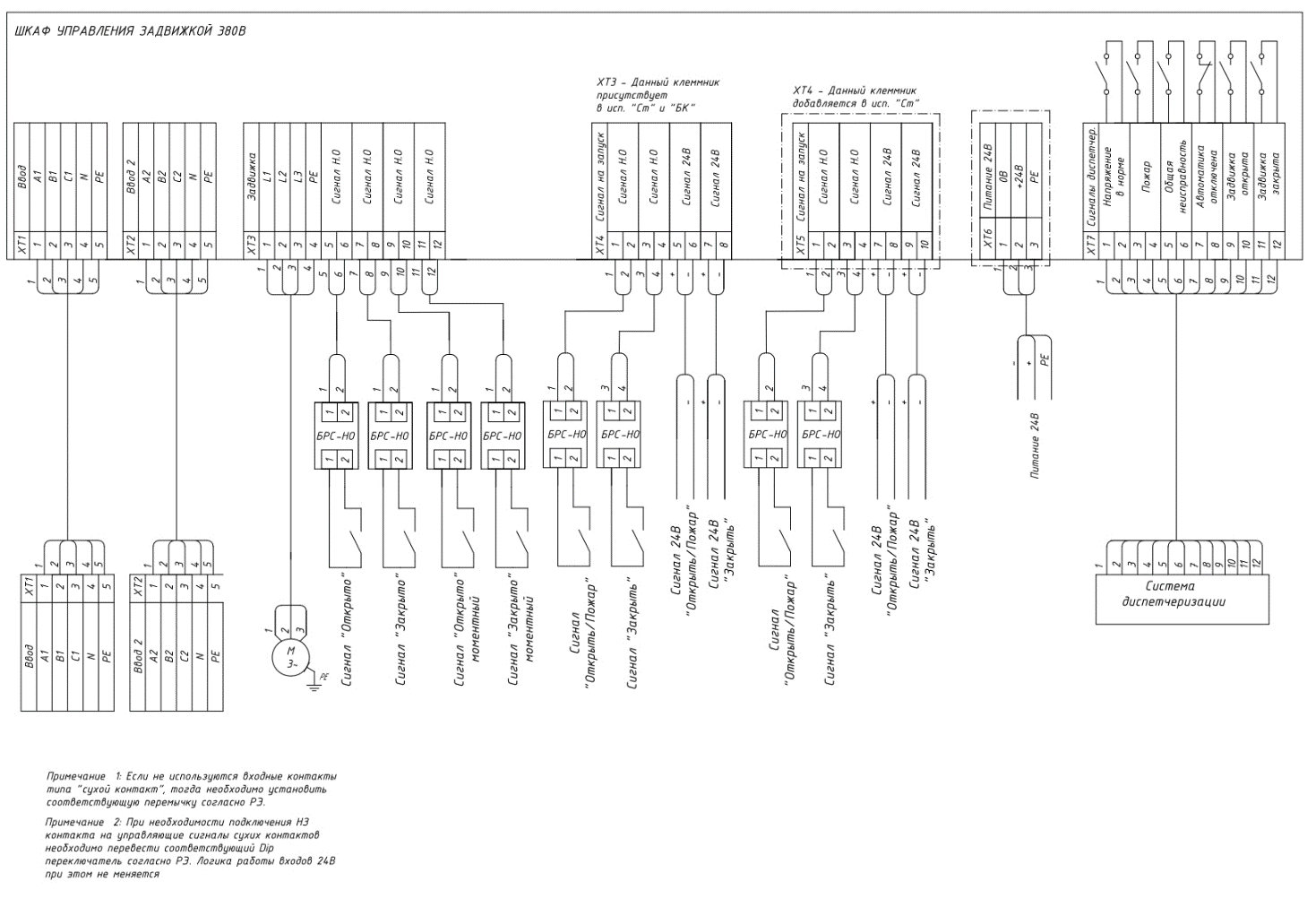

Схема подключения РЭС-П-НКУ-З: ШУЗ к трехфазной сети без АВР

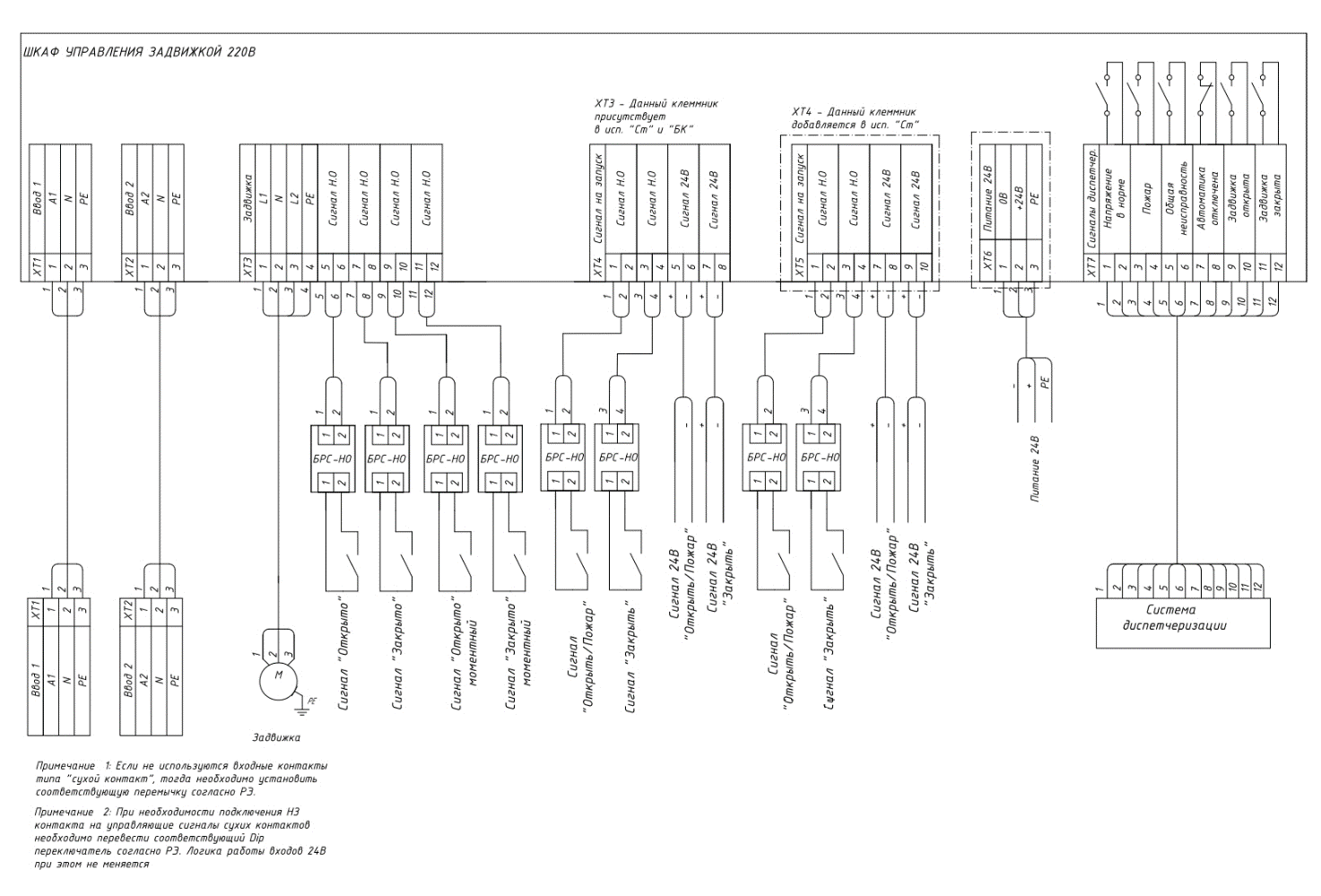

Схема подключения РЭС-П-НКУ-З: ШУЗ к однофазной сети без АВР

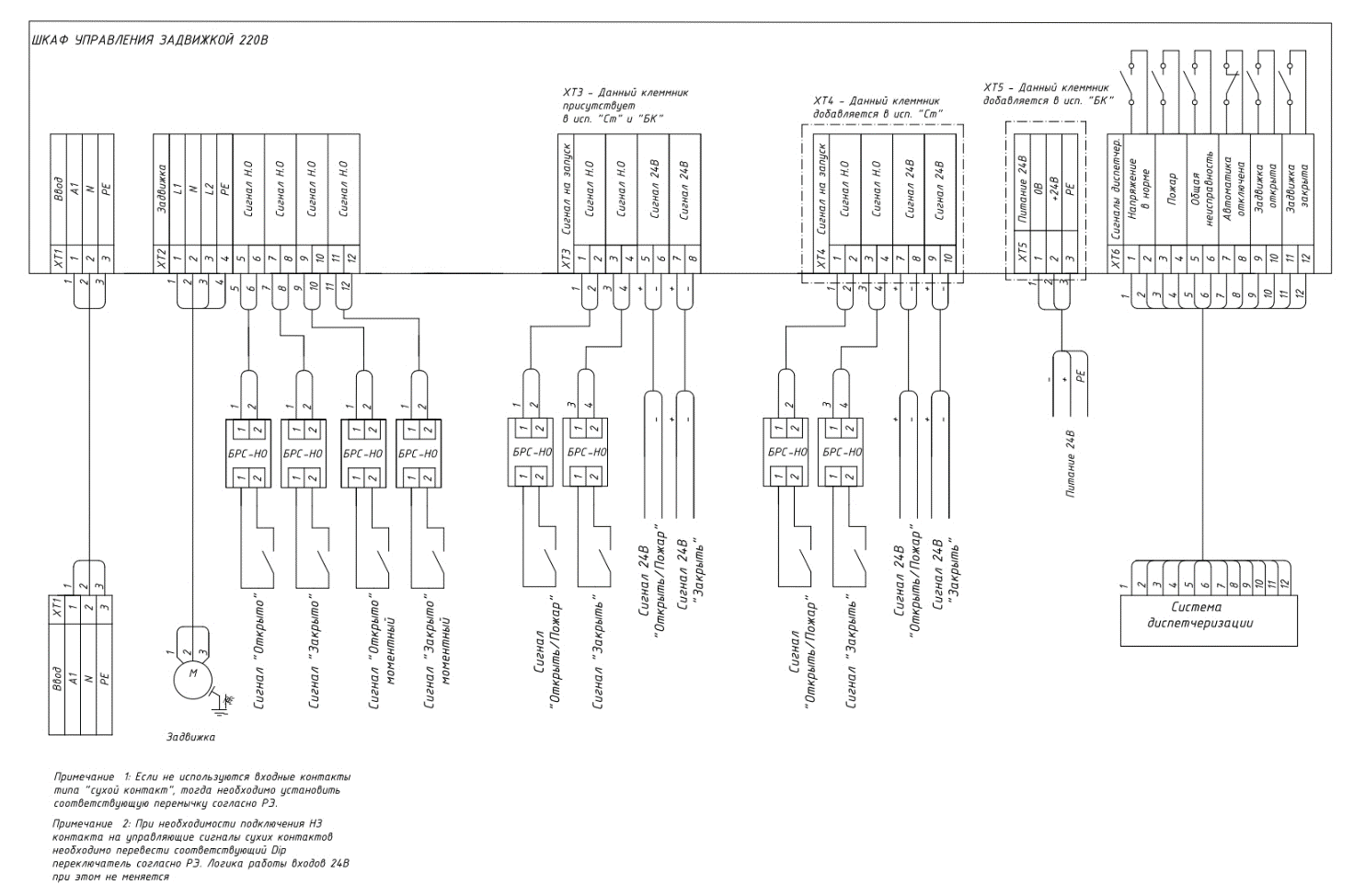

Схема подключения РЭС-П-НКУ-З: ШУЗ к трехфазной сети с АВР

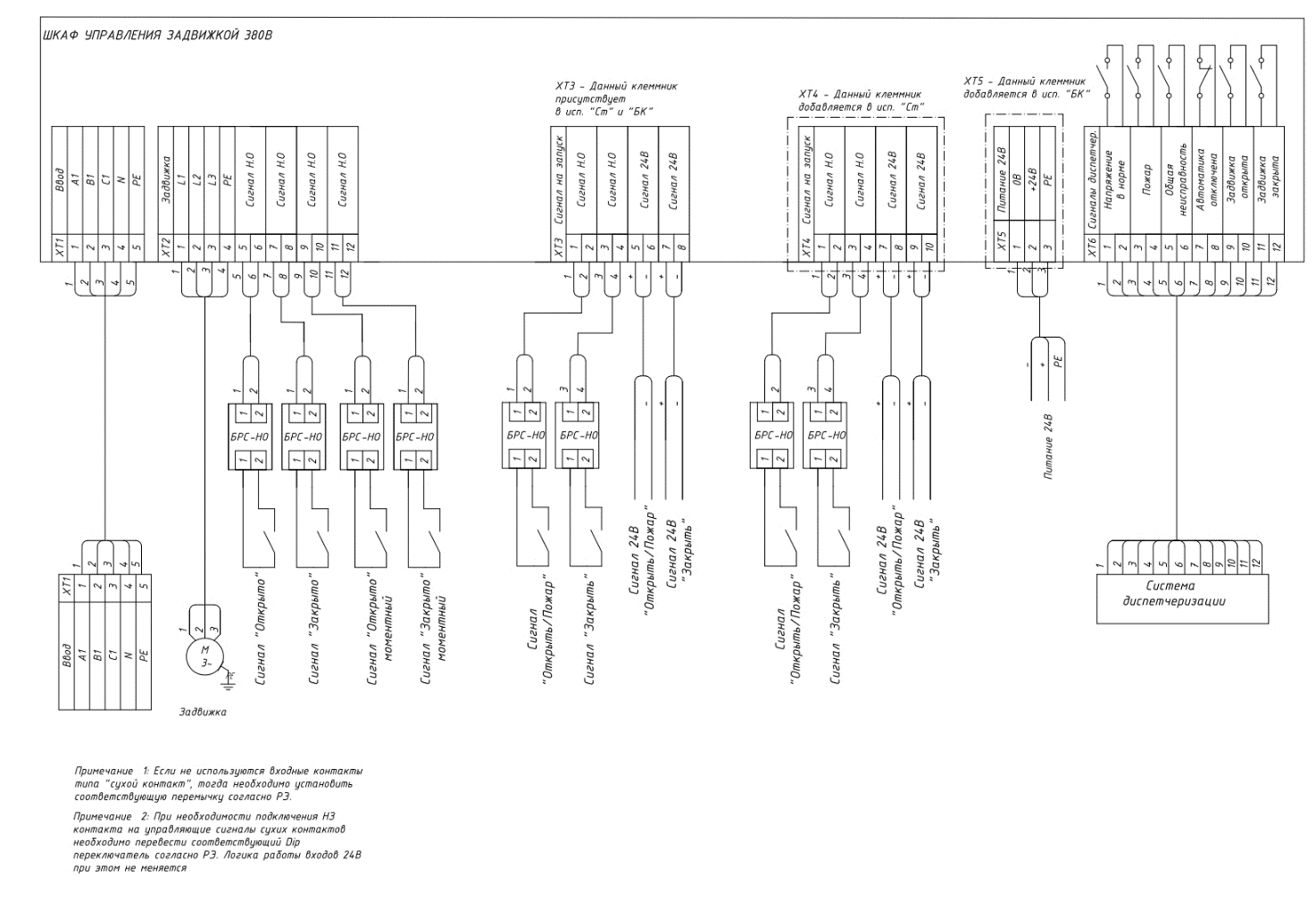

Схема подключения РЭС-П-НКУ-З: ШУЗ к однофазной сети с АВР

Зависимость тока силового автоматического выключателя от мощности двигателя привода задвижки.

Мощность задвижки	Вводной автоматический выключатель при однофазной сети	Вводной автоматический выключатель при трехфазной сети
до 1,1 кВт	10A	6А
до 3 кВт	20A	10А
