Шкаф управления подогревом клапанов: РЭС-П-НКУ-У: ШУПК

Шкаф управления РЭС-П-НКУ-У: ШУПК предназначен для управления системой обогрева клапанов противодымной вентиляцией.
Шкаф управления РЭС-П-НКУ-У: ШУПК осуществляет включения и отключения системы обогрева клапанов противодымной вентиляции в зависимости от температуры воздуха.
Шкаф осуществляет контроль целостности силовой цепи нагревателей.
Возможность включения и отключения нагревателей через АПС посредством подачи питания 24В постоянного напряжения, при этом приоритете остается за показанием датчика
Шкаф управления РЭС-П-НКУ-У: ШУПК осуществляет контроль датчика температуры на обрыв и короткое замыкание.
Возможность трехфазного и однофазного исполнения.
Функция АВР присутствует в базовом исполнении шкафа управления РЭС-П-НКУ-У: ШУПК
Внутри шкафа управления присутствует свободное пространство не менее 180х140х140 ШхВхГ для возможности подключения стороннего прибора.
Внутри шкафа управления присутствуют клеммы с напряжением питания 24В постоянного напряжения мощностью 30Вт для подключения стороннего прибора.

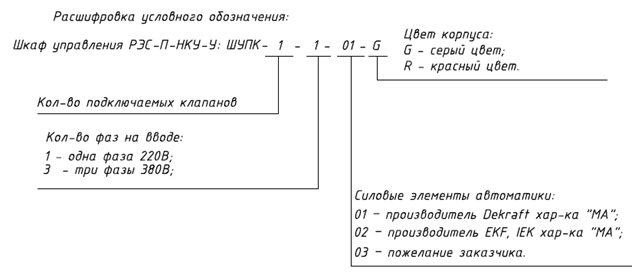

Структура условного обозначения шкаф управления РЭС-П-НКУ-У: ШУПК

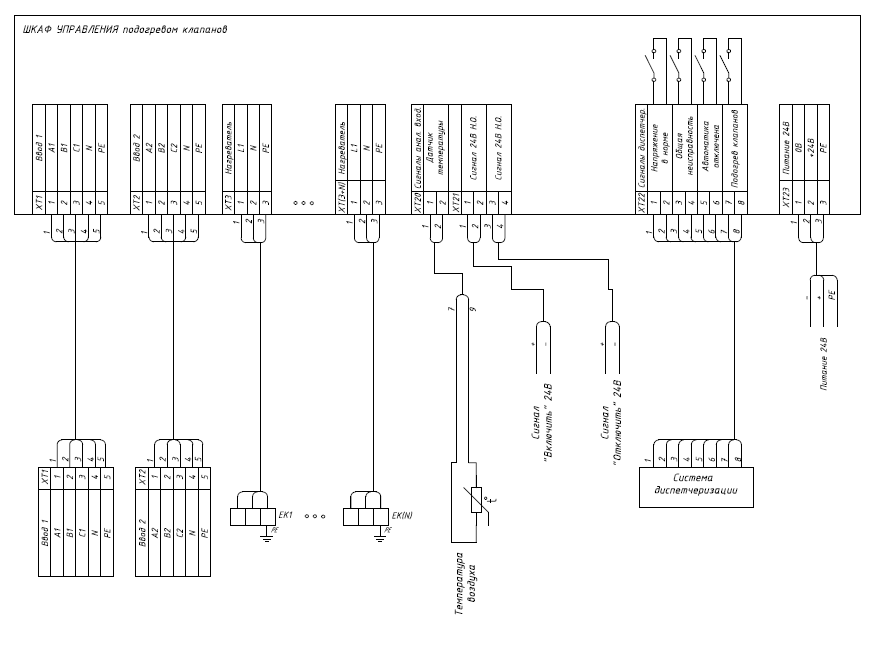

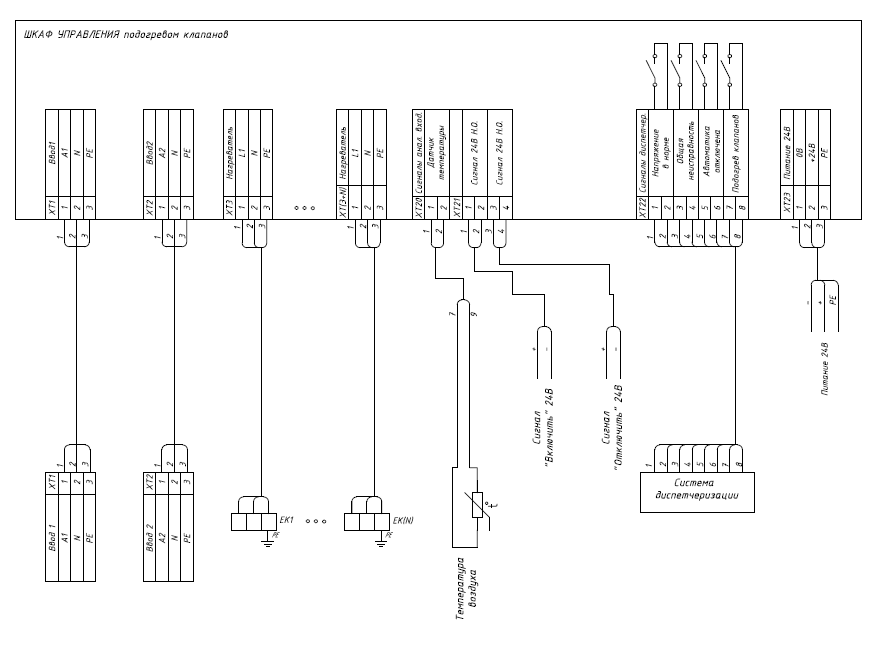

Схема подключения РЭС-П-НКУ-У: ШУПК к трехфазной сети

Принцип работы Шкаф управления РЭС-П-НКУ-У: ШУПК

Если значение фактической температуры в месте установки датчика находится меньше уставки, шкаф включит нагрев. Можно задавать температуру уставки и гистерезис. Если датчик оборван или замкнут, регулятор внутри шкафа выключит нагрузку и включит индикатор "АВАРИЯ". К шкафу управления подключается датчик NTC10K, который идет в комплекте.

Комплект поставки:

• Шкаф управления РЭС-П-НКУ-У: ШУПК - 1шт.
• Датчик температуры NTC10K c кабелем 3 метра – 1 шт.
• Паспорт – 1 шт.
• Руководство по эксплуатации - 1шт.

Основные технические характеристики шкаф управления РЭС-НКУ: ШУОВ-1

- Количество подключаемых нагревателей – до 12
- Мощность одного нагревателя – до 250Вт.
- Номинальное напряжение 230 B/ 380В в зависимости от модификации
- Степень защиты IP54
- Температура эксплуатации: от 0°C до +50°C
- Максимальная длина подключения датчика температуры 15 метров.



Количество нагревателей клапанов	Мощность шкафа	Вводной автоматический выключатель при однофазной сети	Вводной автоматический выключатель при трехфазной сети
1	0,4 кВт	6А	6А
2	0,65 кВт	6А	6А
3	0,8 кВт	6А	6А
4	1,15 кВт	6А	6А
5	1,4 кВт	10А	6А
6	1,65 кВт	10А	6А
7	1,8 кВт	10А	6А
8	2,15 кВт	16А	10А
9	2,4 кВт	16А	10А
10	2,65 кВт	16А	10А
11	2,8 кВт	16А	10А
12	3,15 кВт	16А	10А
