Шкаф управления обогревом воронок: РЭС-НКУ: ШУОВ-1

Шкаф управления РЭС-НКУ: ШУОВ-1 предназначен для управления системой обогрева кровельных воронок, водостоков кровли здания или открытых площадей.
В шкафу управления РЭС-НКУ: ШУОВ-1 размножен выходной клеммник для удобства монтажа.
Шкаф управления РЭС-НКУ: ШУОВ-1 осуществляет включения и отключения системы обогрев воронок на плоской кровле и небольшими системами кабельного обогрева крыши и водостоков.
В шкафу управления установлена защита от поражения электрическим током при превышении допустимого тока утечки на землю.

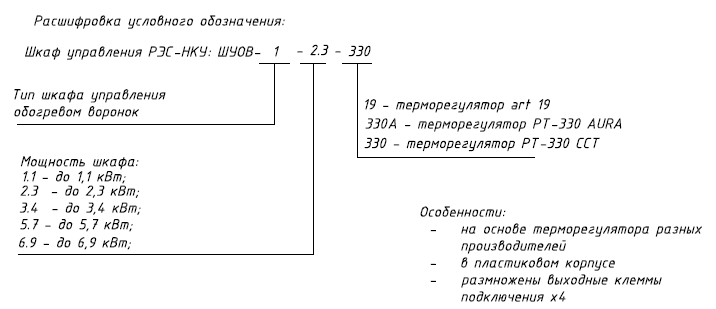

Структура условного обозначения Шкаф управления РЭС-НКУ: ШУОВ-1

Принцип работы Шкаф управления РЭС-НКУ: ШУОВ-1 в модификации «19»

Подключить шкаф управления РЭС-НКУ: ШУОВ-1 согласно схеме подключения.

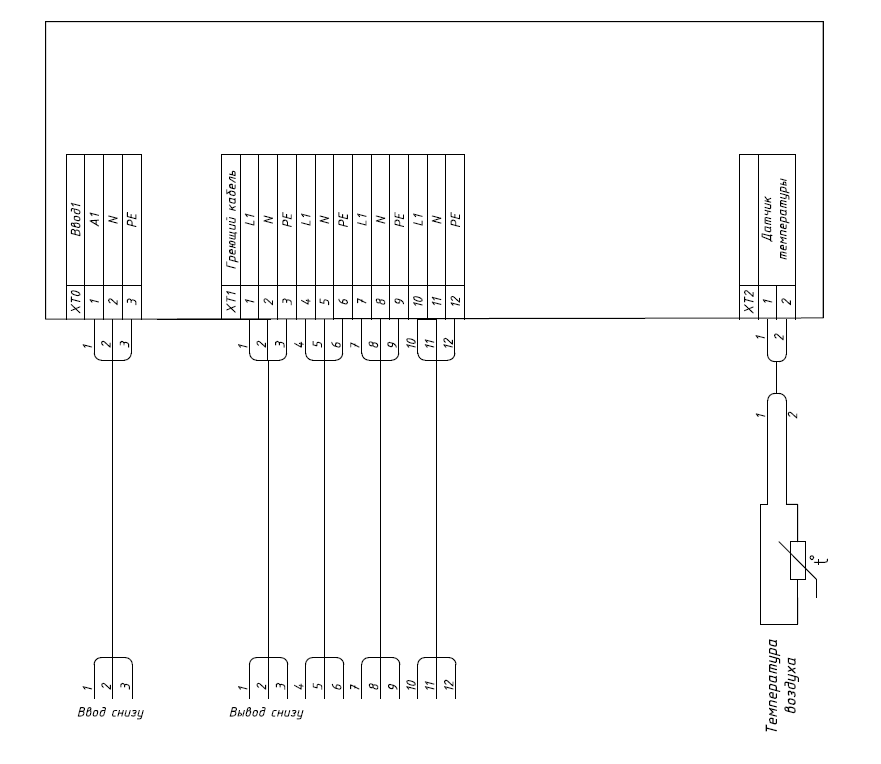

Схема подключения РЭС-НКУ: ШУОВ-1

Если значение фактической температуры в месте установки датчика находится внутри заданного диапазона, шкаф включит нагрев. Можно задавать верхнюю и нижнюю уставку температуры на регуляторе внутри шкафа. Если датчик оборван или замкнут, регулятор внутри шкафа выключит нагрузку и включит индикатор "АВАРИЯ". Дальнейшая работа шкафа управления станет возможной только после его отключения от сети и последующего его включения. Датчик KTY-81-110 ( на проводе1,5 м) который идет в комплекте можно удлинить до 7 метров обычным проводом.

Принцип работы Шкаф управления РЭС-НКУ: ШУОВ-1 в модификации «330А»

Подключить шкаф управления РЭС-НКУ: ШУОВ-1 согласно схеме подключения.
Если значение фактической температуры в месте установки датчика находится внутри заданного диапазона, шкаф включит нагрев. Можно задавать только нижнюю уставку температуры на регуляторе внутри шкафа. Верхняя температура установлена на +5 градусов. Если датчик оборван или замкнут, регулятор внутри шкафа выключит нагрузку и будет мигать красный индикатор. Датчик TS05 который идет в комплекте можно удлинить до 50 метров обычным проводом.

Принцип работы Шкаф управления РЭС-НКУ: ШУОВ-1 в модификации «330»

Подключить шкаф управления РЭС-НКУ: ШУОВ-1 согласно схеме подключения.
Если значение фактической температуры в месте установки датчика находится внутри заданного диапазона, шкаф включит нагрев. Можно задавать только нижнюю уставку температуры на регуляторе внутри шкафа. Верхняя температура установлена на +5 градусов. Если датчик оборван или замкнут, регулятор внутри шкафа выключит нагрузку. Датчик TST05 который идет в комплекте можно удлинить до 4 метров обычным проводом.

Комплект поставки:

• Шкаф управления НКУ-РЭС: ШУОВ - 1шт.
• Датчик температуры TST05 или KTY-81-110 в зависимости от модификации – 1 шт.
• Паспорт – 1 шт.
• Руководство по эксплуатации - 1шт.

Основные технические характеристики шкаф управления РЭС-НКУ: ШУОВ-1

• Мощность нагрузки – до 6,9 кВт
• Номинальное напряжение ~210–240 B
• Тип питания - однофазное
• Габаритные размеры ШхВхГ: 200х255х97 Вес: не более 4 кг
• Степень защиты IP40
• Температура эксплуатации: от 0°C до +50°C

Таблица типа мощности шкафа и вводного автоматического выключателя

Мощность шкафа кВт, до:	Номинальный ток автоматического выключателя руб.
1,1	6A
2,3	10A
3,4	16A
5,7	25A;
6,9	32A
