Шкаф управления двигателем на системы подпора дыма (ПД) с однофазным/трехфазным вентилятором и однофазным/трехфазным ТЭНом: РЭС-П-НКУ-В: ШУВ2

Ключевые особенности:

- управление одним двигателем (однофазный/трехфазный);
- шкафы управления ШУВ2 можно ставить вплотную к друг другу;
- возможность подключения одно/двух ступеней ТЭНа (однофазного/трехфазного);
- наличие двух сигналов «Пожар» (при отсутствии второго сигнала «Пожар» его можно не использовать согласно руководства по эксплуатации на ШУВ2), возможность использования сигнала пожар следующих видов: сухой контакт/12В/24В;
- возможность выбора исполнения с АВР и без АВР;
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности входных цепей на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- контроль силовой цепи питания ТЭНа;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу сигналов состояния ШУВ2;
- степень защиты IP54 в базовой версии (в спец. исполнении возможно исполнение IP65);
- возможность передачи сигналов о состоянии шкафа и исполнительных механизмов в систему «Болид» и «Рубеж»;
- удобство монтажа резистивных сборок (блоки БРС-НО, и БРС-НЗ идут в комплекте со шкафом);
- возможность индивидуального изготовления по техническому заданию заказчика с соблюдением всех пожарных норм;
- ШУВ2 подразделяется на четыре подтипа: ШУВ2.1, ШУВ2.2, ШУВ2.3, ШУВ2.4 в зависимости от типа управляемых устройств (двигатель: однофазный/трехфазный, ТЭН: однофазный/трехфазный).

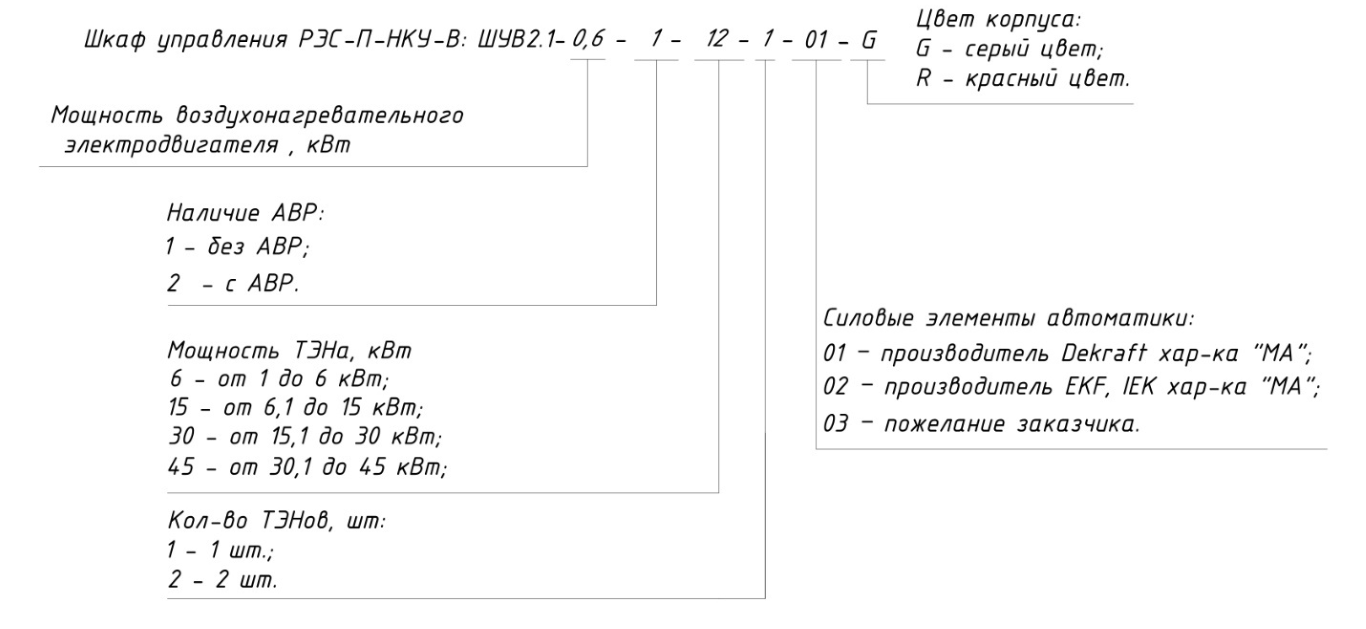

Структура условного обозначения ШУВ2.1:

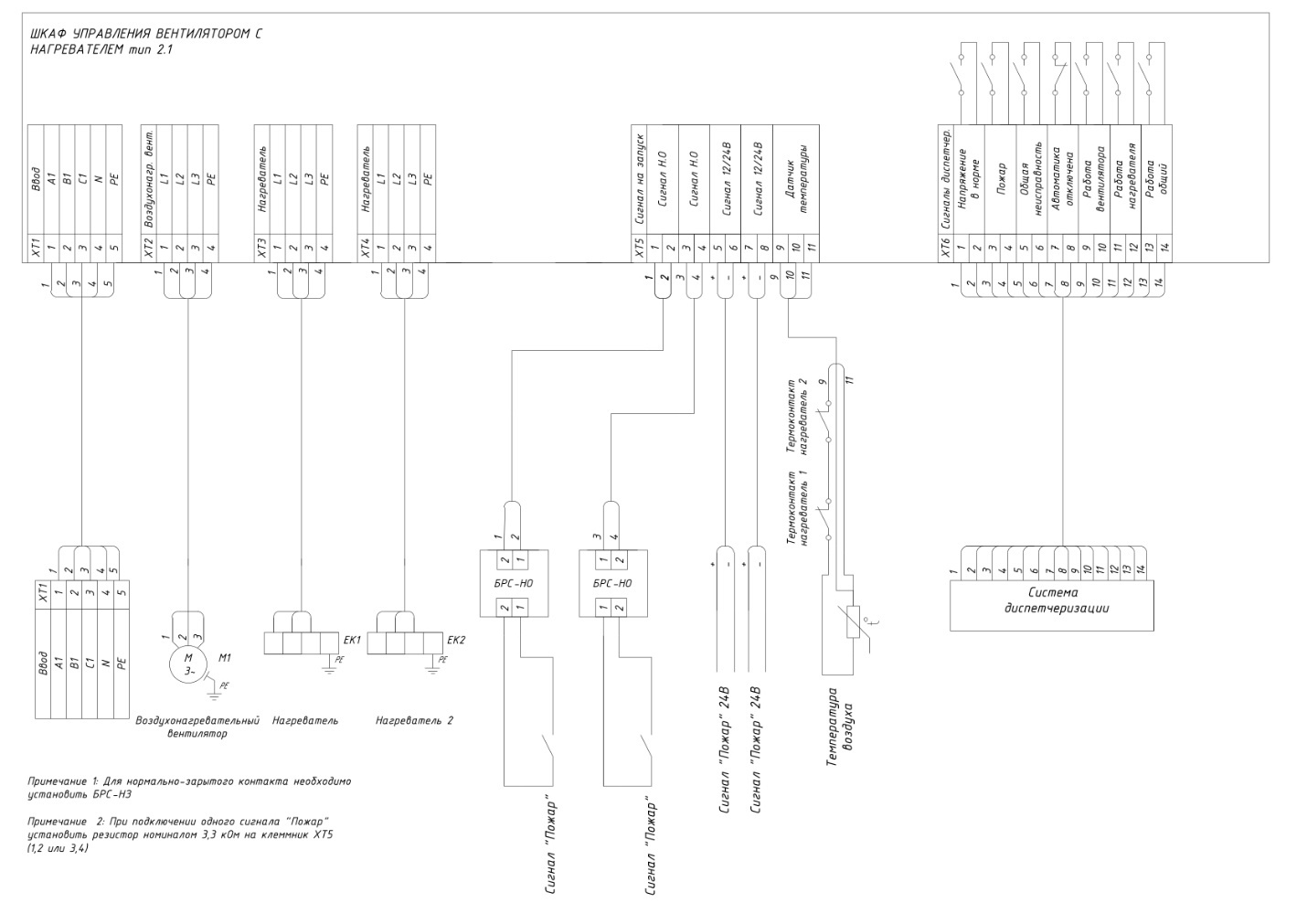

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.1 без АВР (опционально):

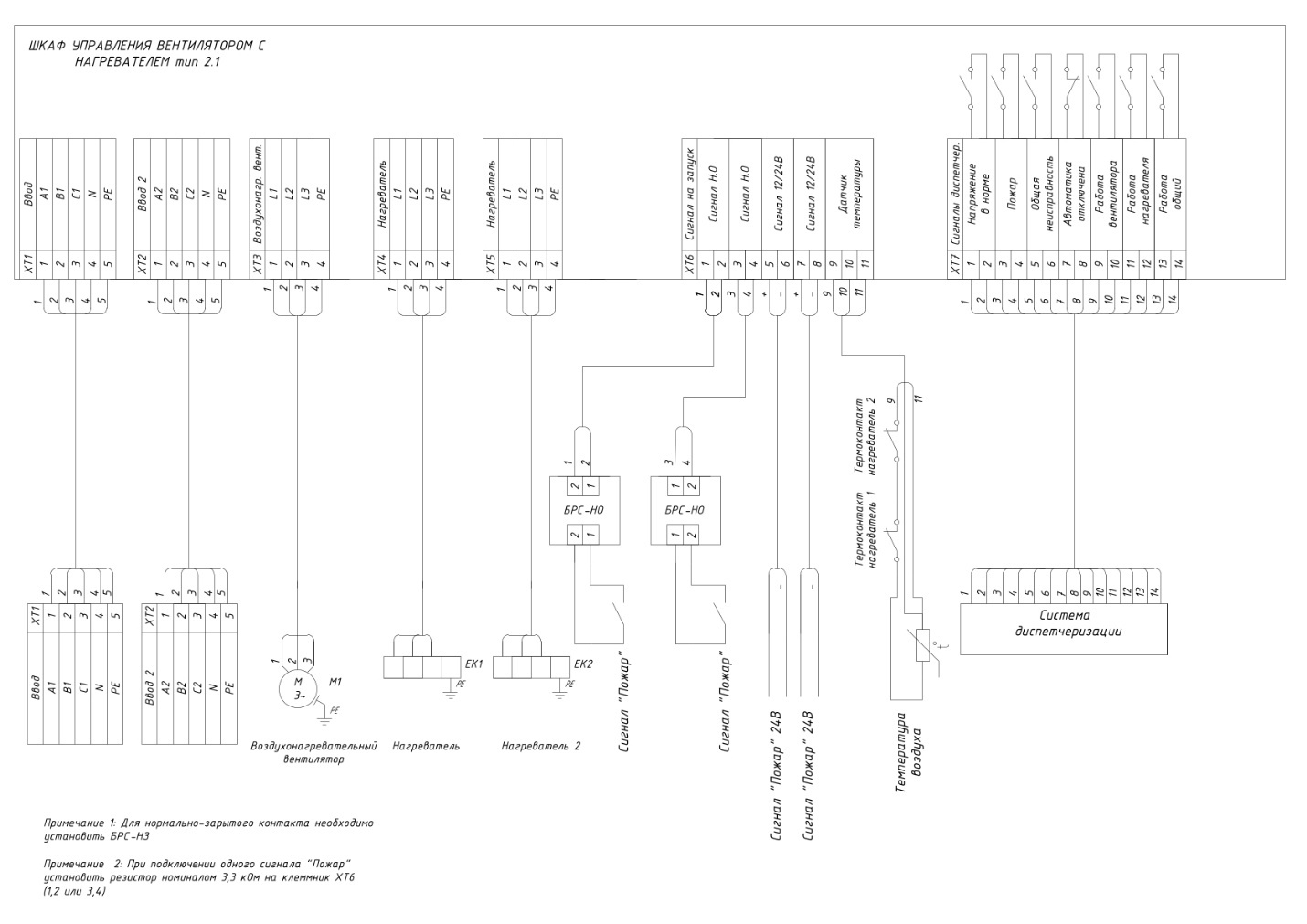

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.1 с АВР:

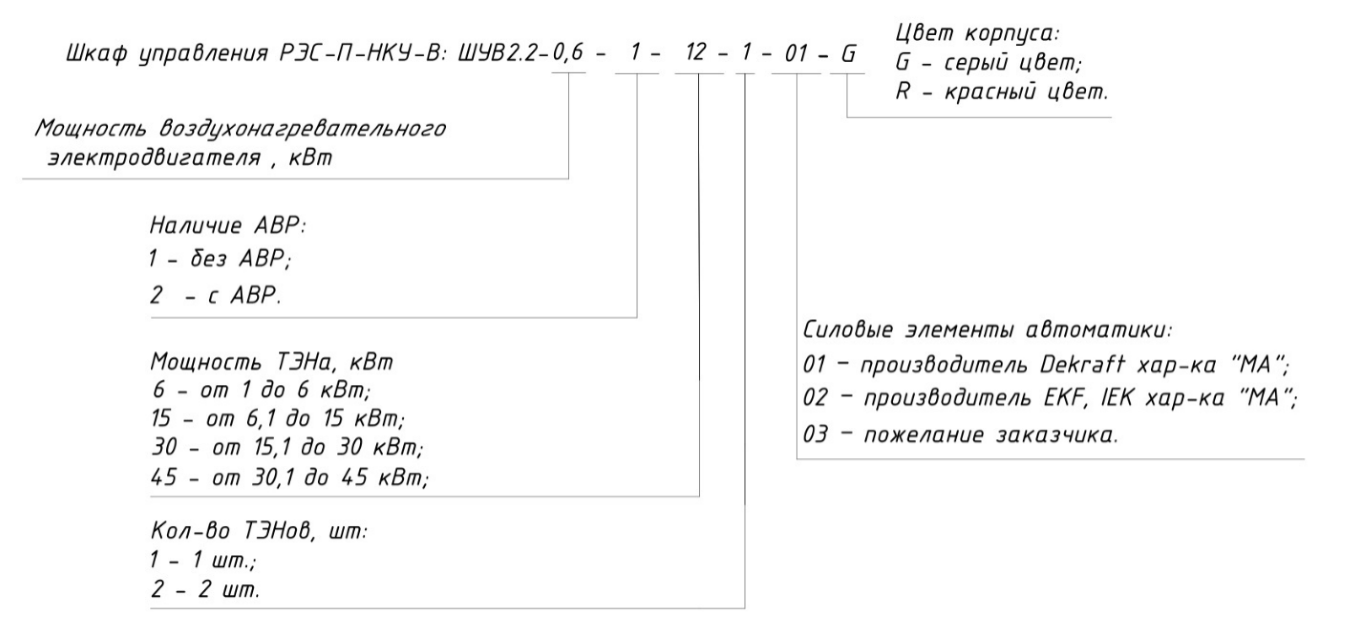

Структура условного обозначения ШУВ2.2:



Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.2 без АВР (опционально):

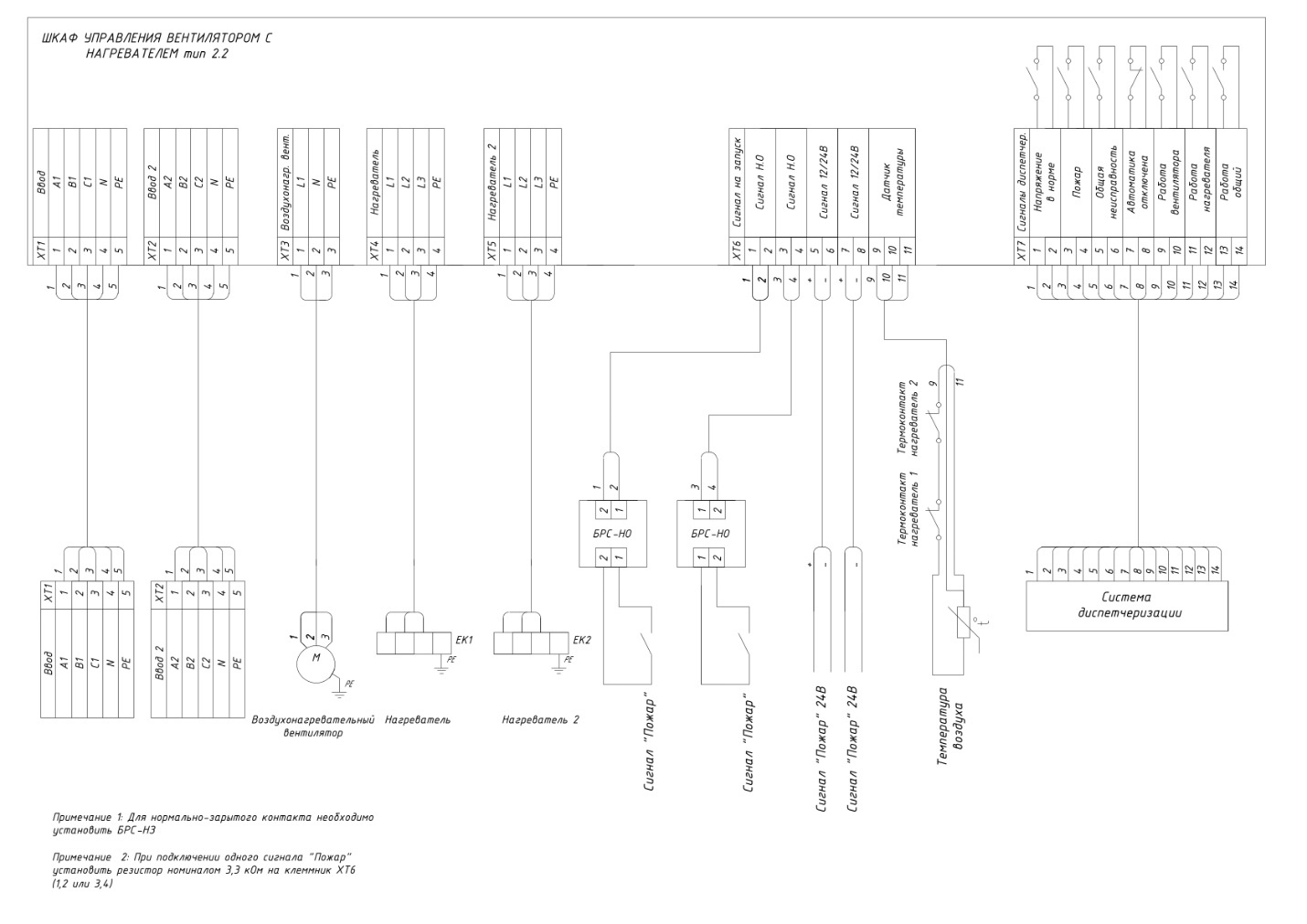

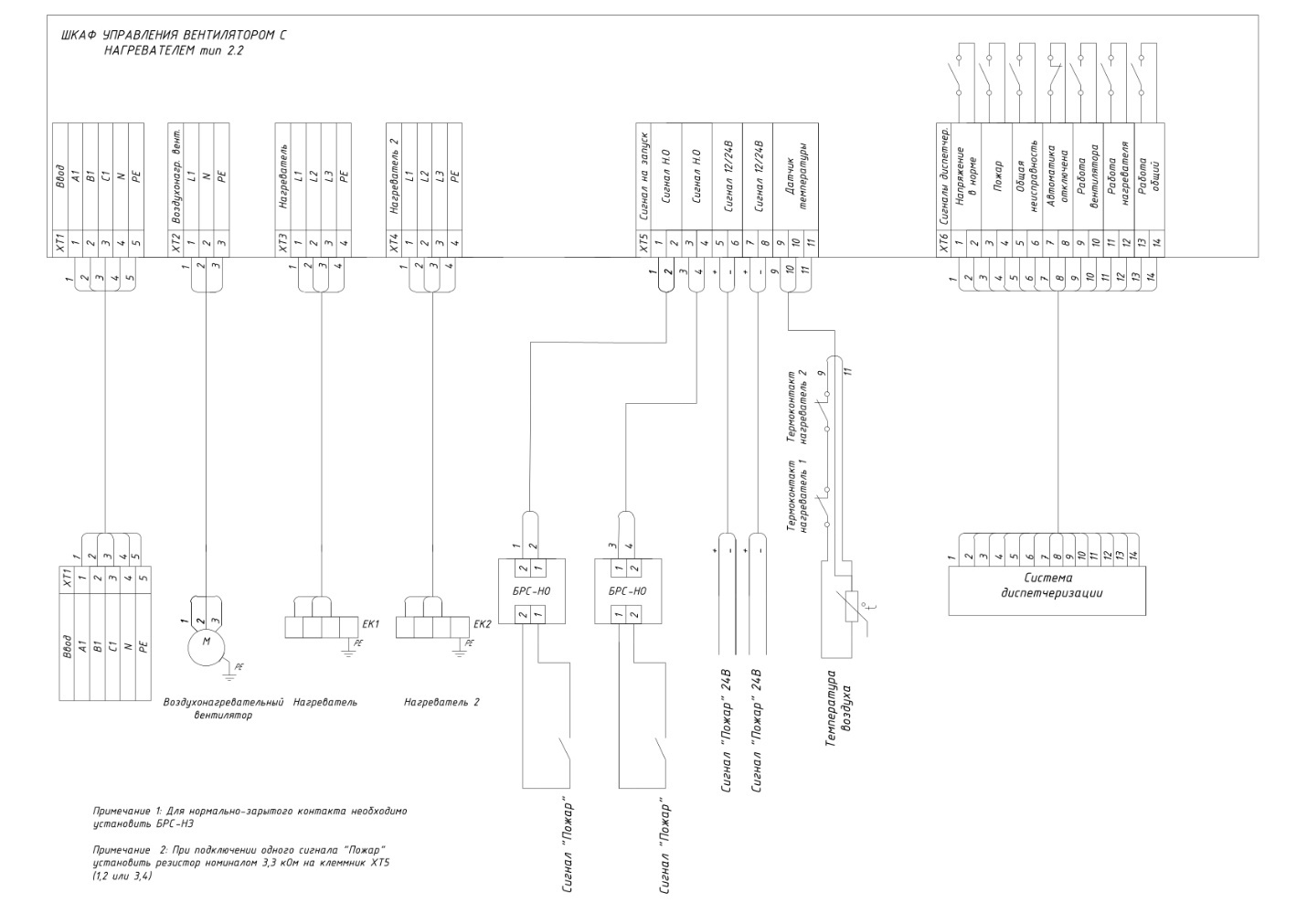

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.2 с АВР :

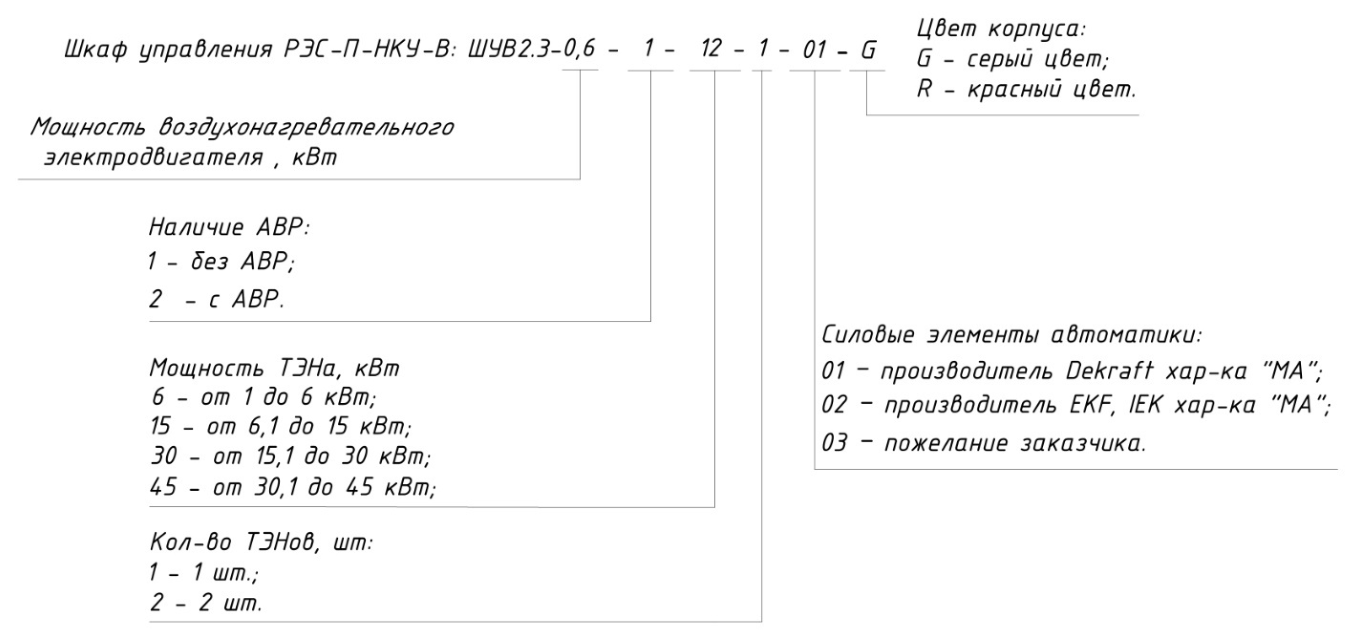

Структура условного обозначения ШУВ2.3:

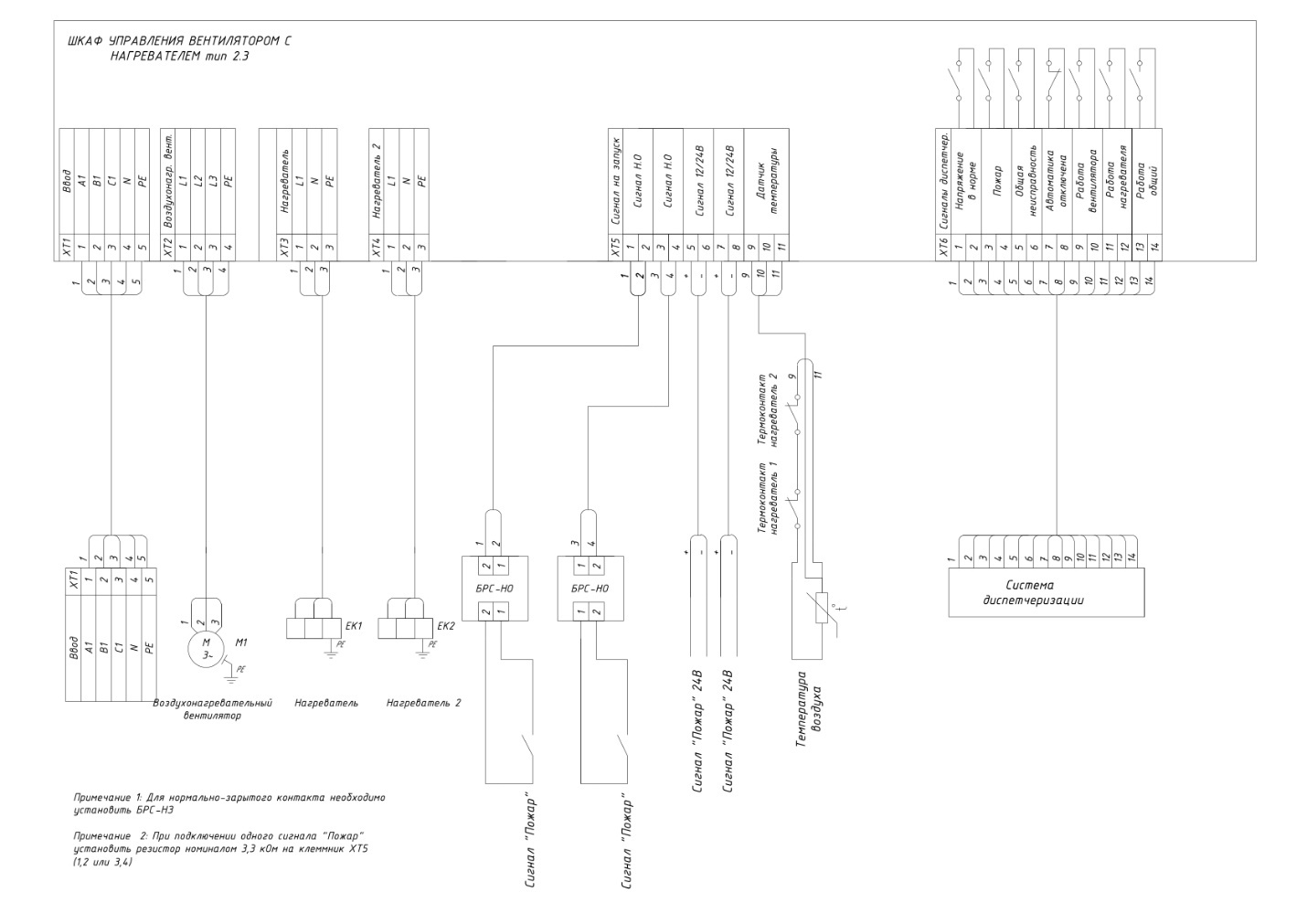

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.3 без АВР (опционально):

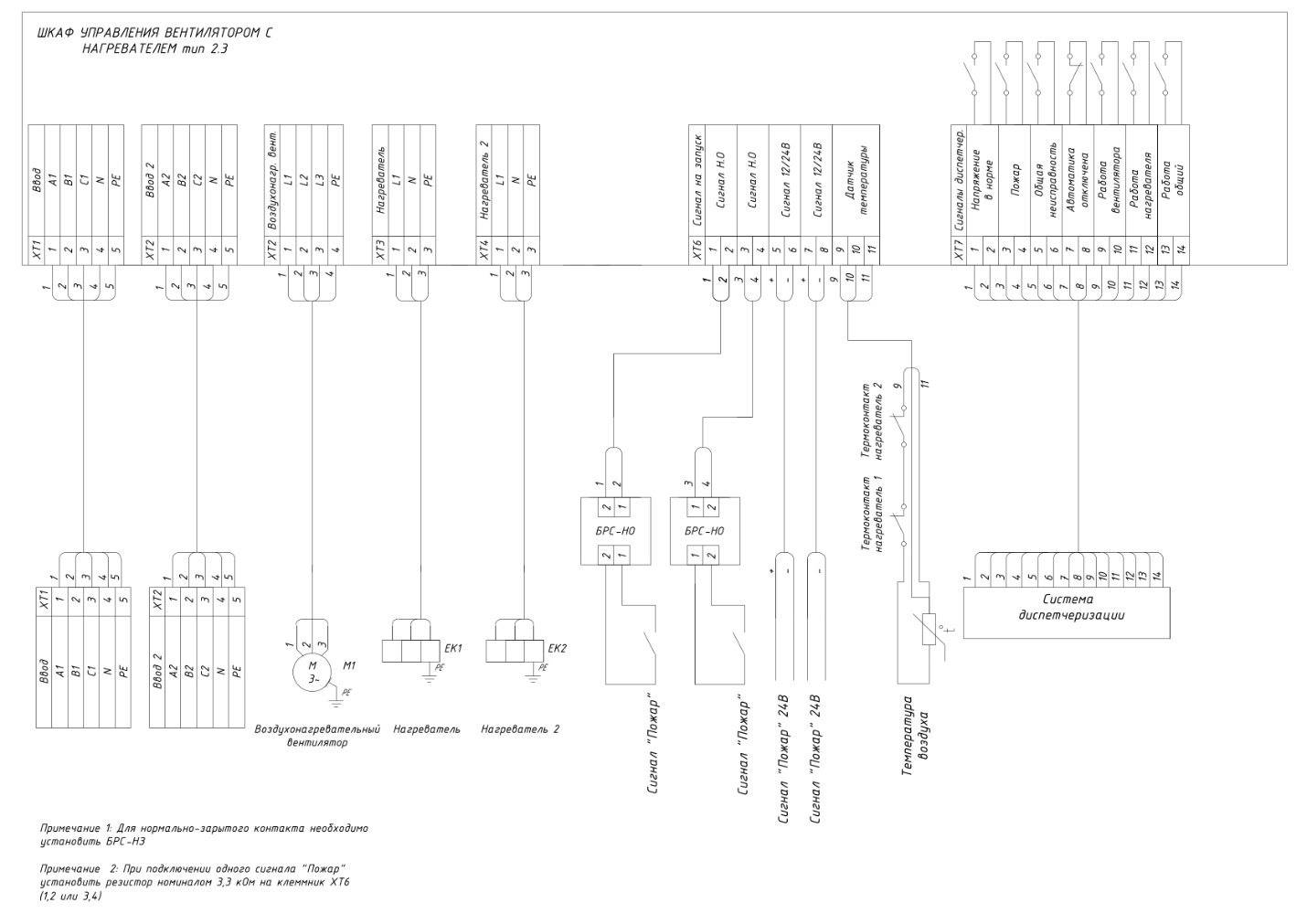

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.3 с АВР :

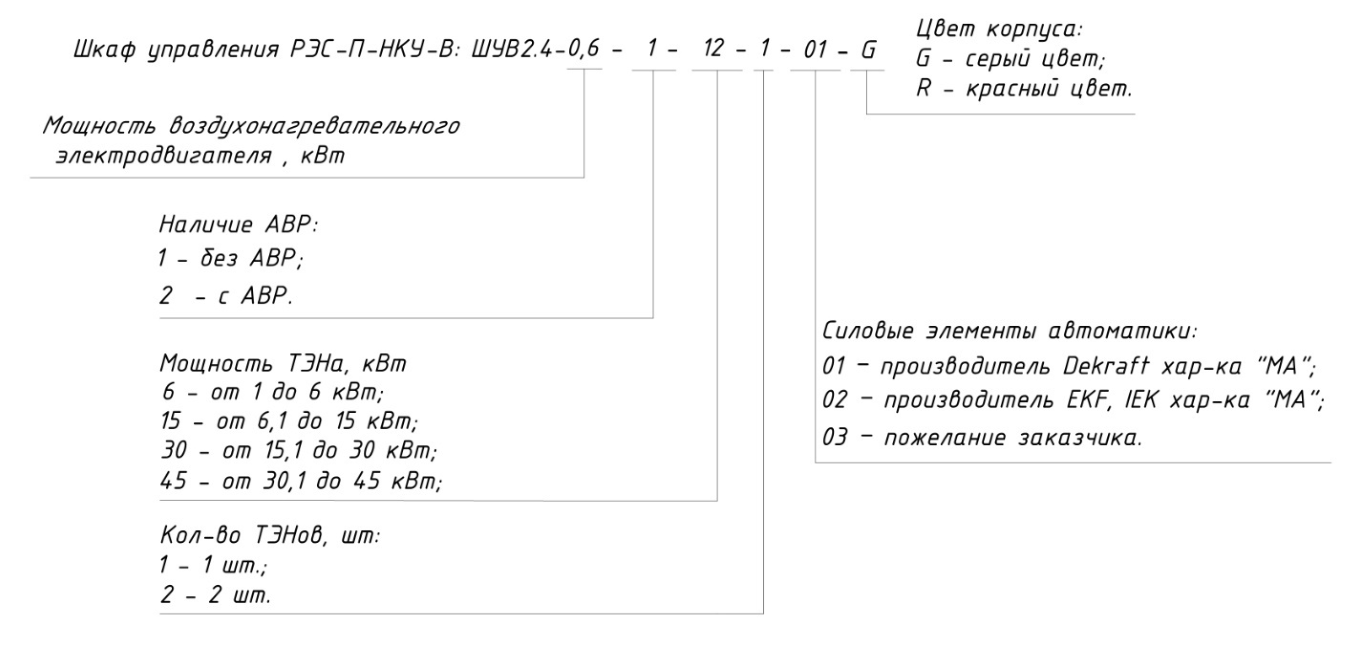

Структура условного обозначения ШУВ2.4:

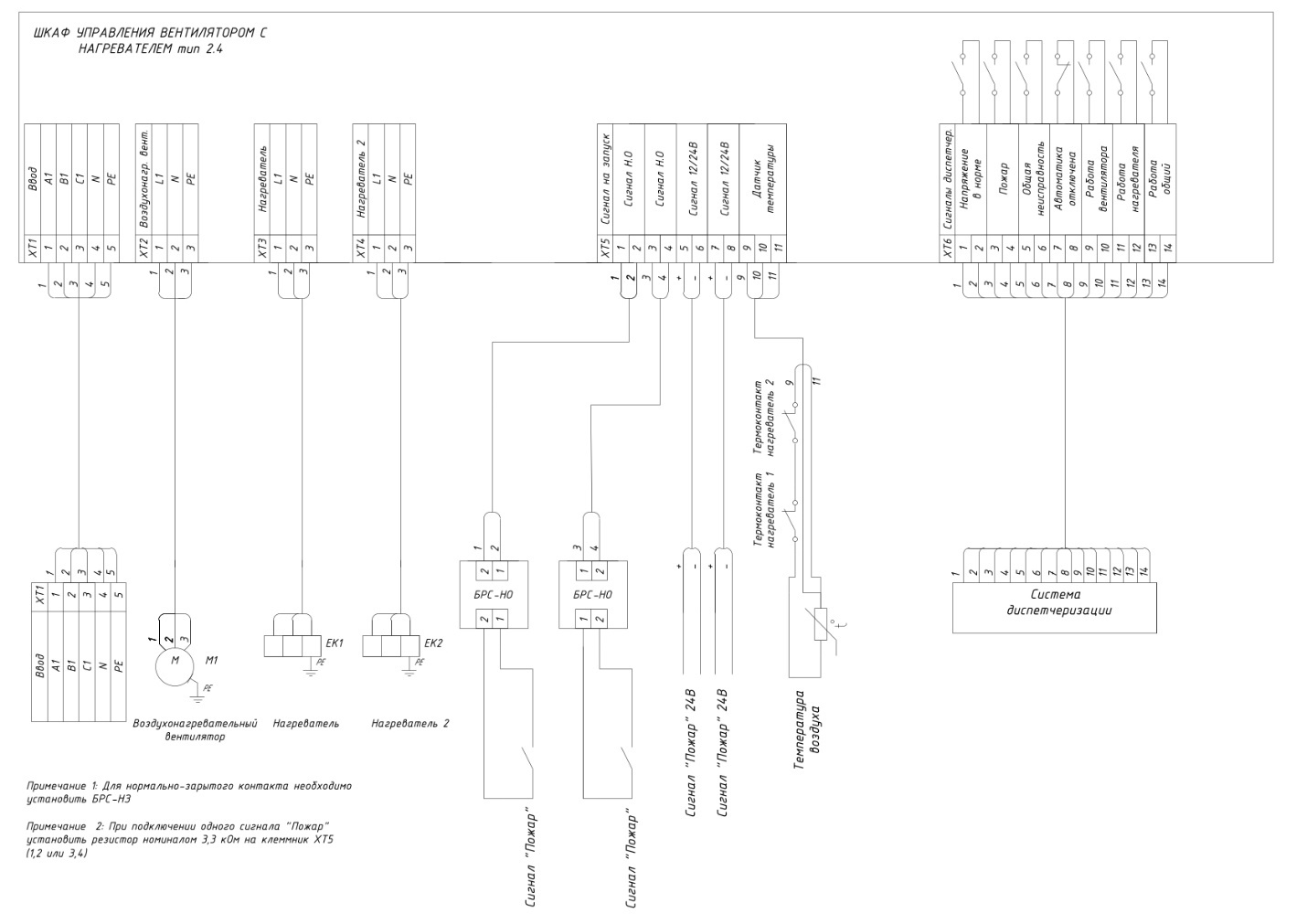

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.4 без АВР (опционально):

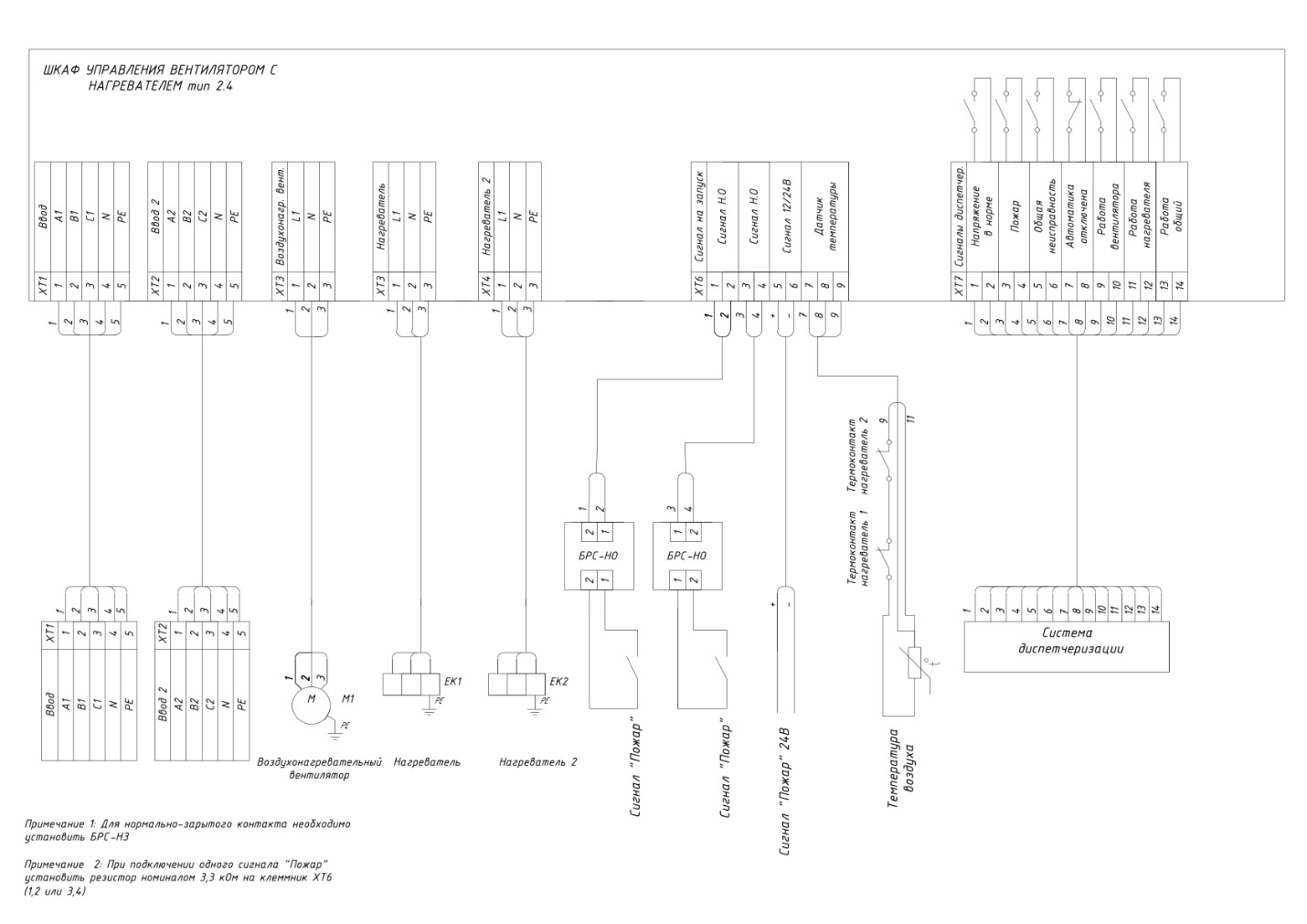

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ2.4 с АВР :





Стоимость ШУВ2

Модель	Цена c НДС,руб.
Все цены по запросу



Каталог шкафов противодымной вентиляции РЭС-П-НКУ-В - скачать
