Шкаф управления двигателем на системы подпора дыма (ПД) с контролем открытия двери (концевой выключатель) вида: РЭС-П-НКУ-В: ШУВ3

Ключевые особенности:
- управление одним двигателем;
- шкафы управления ШУВ3 можно ставить вплотную к друг другу (вентиляция через переднюю дверцу);
- опционально есть возможность поставить преобразователь частоты (устройство плавного пуска) на номинал выше;
- наличие двух сигналов «Пожар» (при отсутствии второго сигнала «Пожар» его можно не использовать согласно руководства по эксплуатации на ШУВ3), возможность использования сигнала пожар следующих видов: сухой контакт/12В/24В;
- контроль двух сигналов положения двери (при отсутствии второго сигнала положения двери его можно не использовать согласно руководства по эксплуатации на ШУВ3);
- возможность выбора пуска(работы) двигателя: прямой пуск, устройство плавного пуска, преобразователь частоты;
- возможность выбора исполнения с АВР и без АВР;
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности входных цепей на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу сигналов состояния ШУВ3;
- степень защиты IP54 в базовой версии (в спец. исполнении возможно исполнение IP65);
- возможность передачи сигналов о состоянии шкафа и исполнительных механизмов в систему «Болид» и «Рубеж», а так же прием сигналов;
- удобство монтажа резистивных сборок (блоки БРС-НО, и БРС-НЗ идут в комплекте со шкафом);
- возможность индивидуального изготовления по техническому заданию заказчика с соблюдением всех пожарных норм.

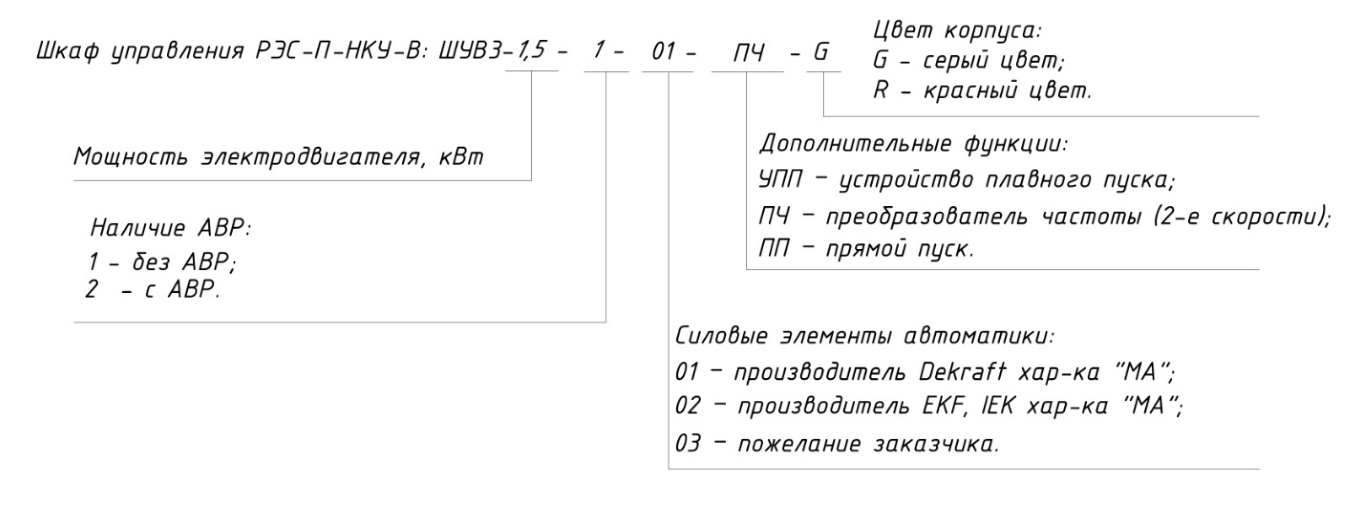

Структура условного обозначения ШУВ3:

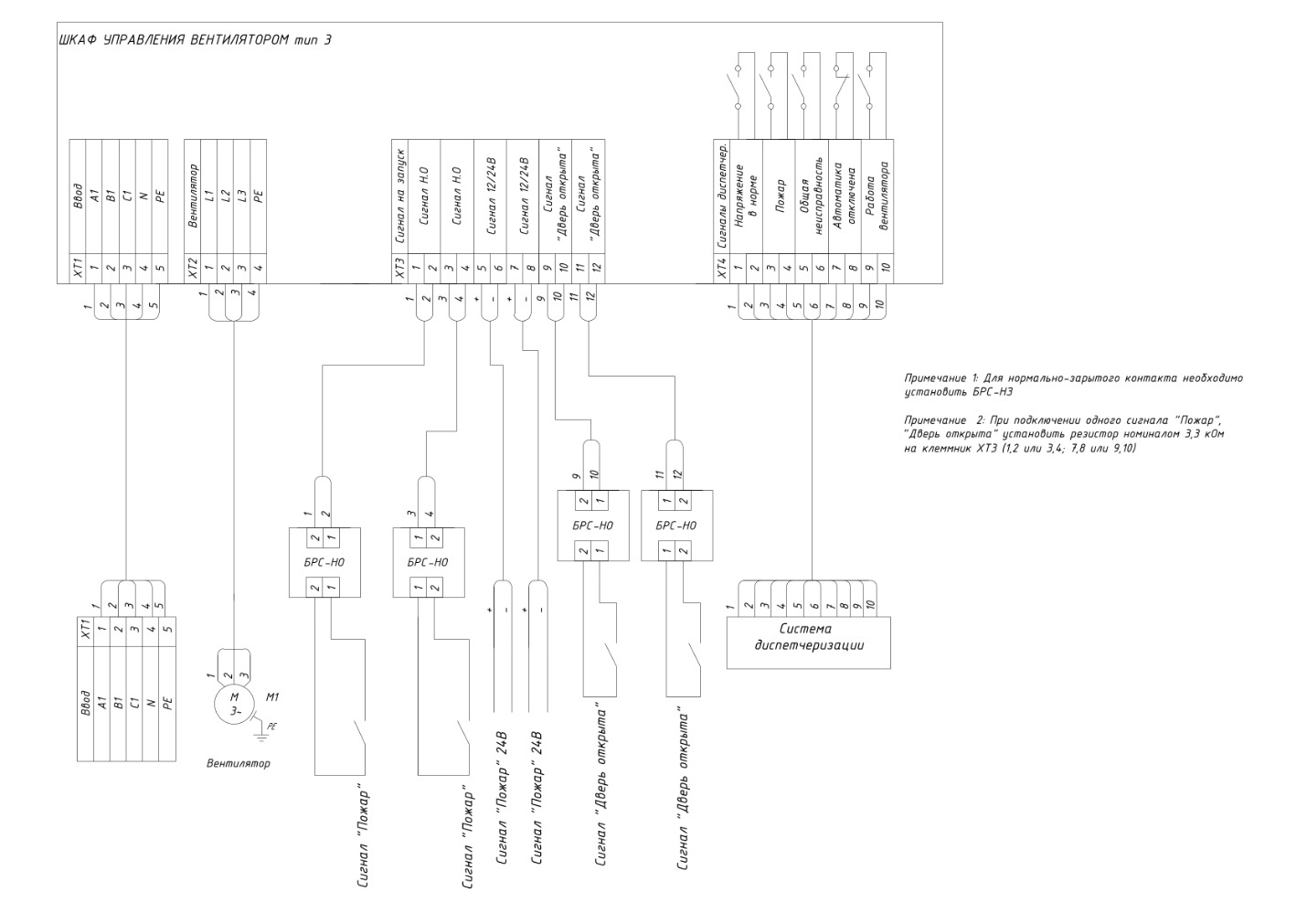

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ3 без АВР:

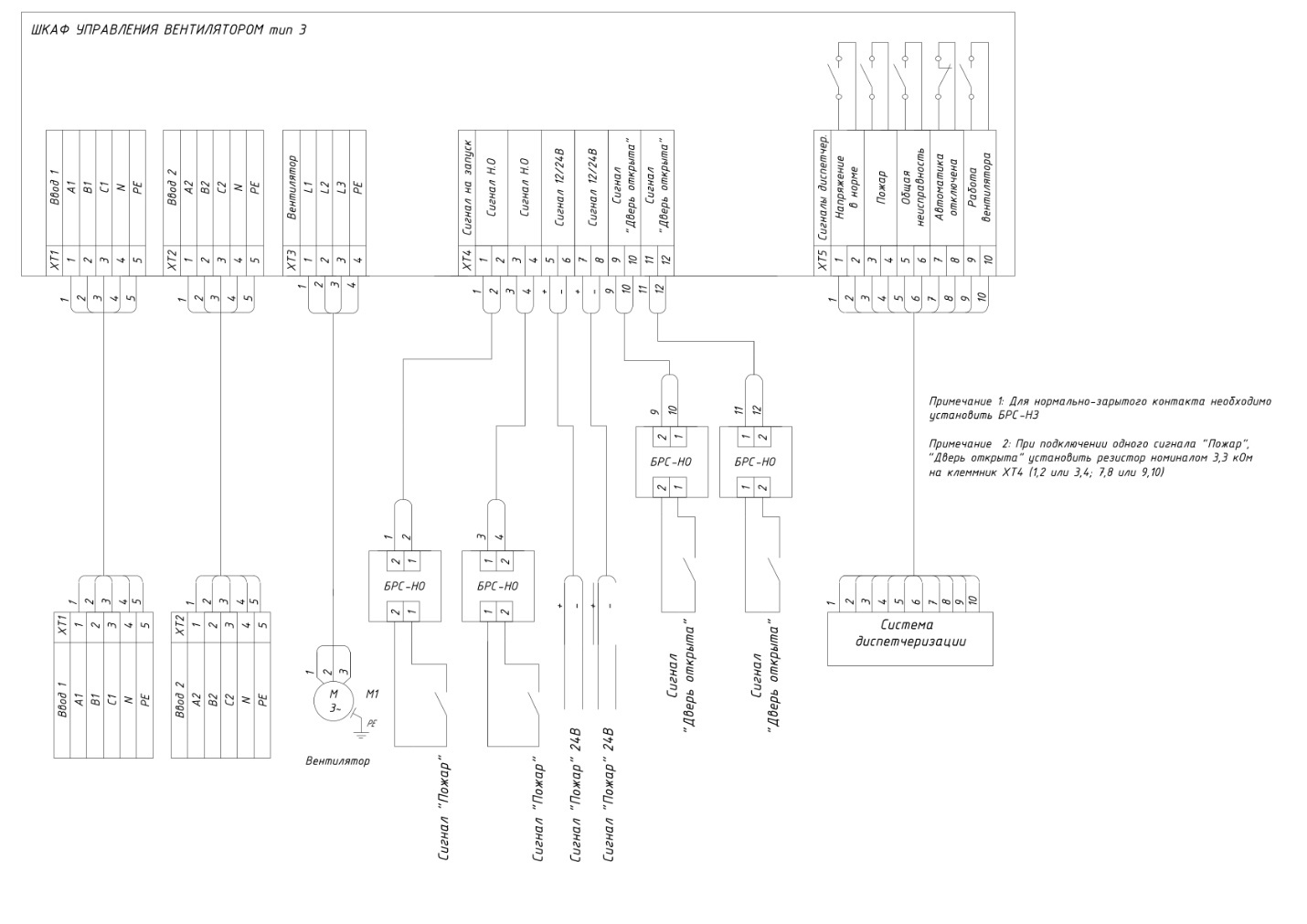

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ3 с АВР (опционально):



Стоимость ШУВ3

Модель	Цена c НДС,руб.
РЭС-П-НКУ-В: ШУВ3-1,5-1-01-ПЧ-G	106 800,00 ₽
РЭС-П-НКУ-В: ШУВ3-3-1-01-ПЧ-G	111 496,00 ₽
РЭС-П-НКУ-В: ШУВ3-5,5-1-01-ПЧ-G	119 796,00 ₽
РЭС-П-НКУ-В: ШУВ3-7,5-1-01-ПЧ-G	123 147,00 ₽
РЭС-П-НКУ-В: ШУВ3-11-1-01-ПЧ-G	145 496,00 ₽
РЭС-П-НКУ-В: ШУВ3-15-1-01-ПЧ-G	176 808,00 ₽
РЭС-П-НКУ-В: ШУВ3-18,5-1-01-ПЧ-G	211 502,00 ₽
РЭС-П-НКУ-В: ШУВ3-22-1-01-ПЧ-G	249 098,00 ₽
Остальное по запросу



Каталог шкафов противодымной вентиляции РЭС-П-НКУ-В - скачать
